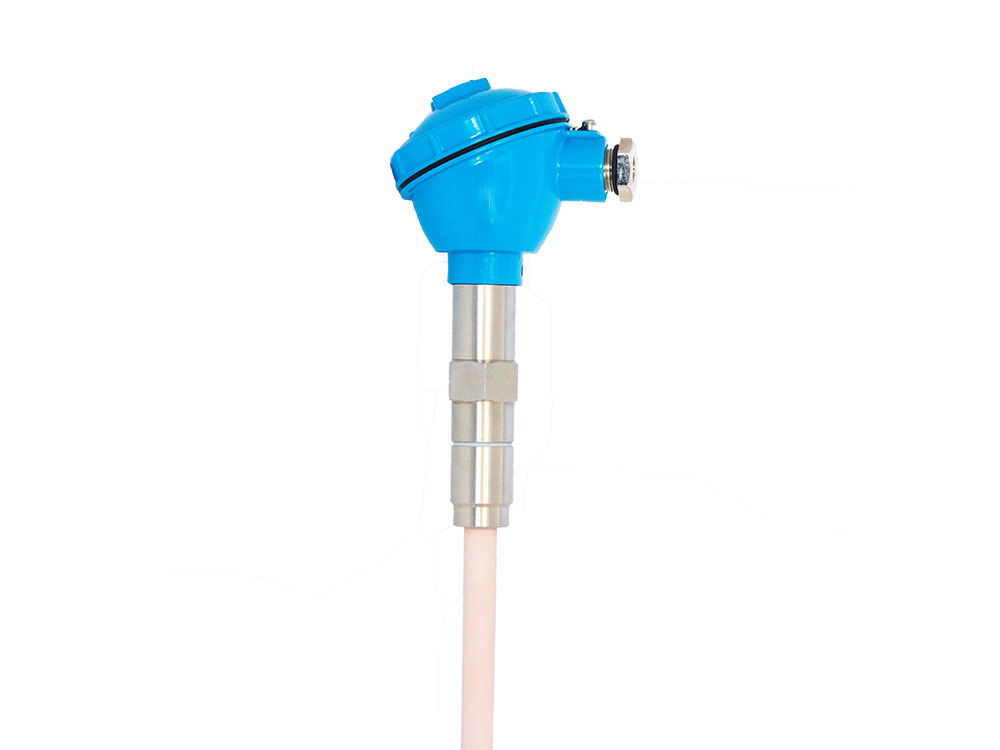

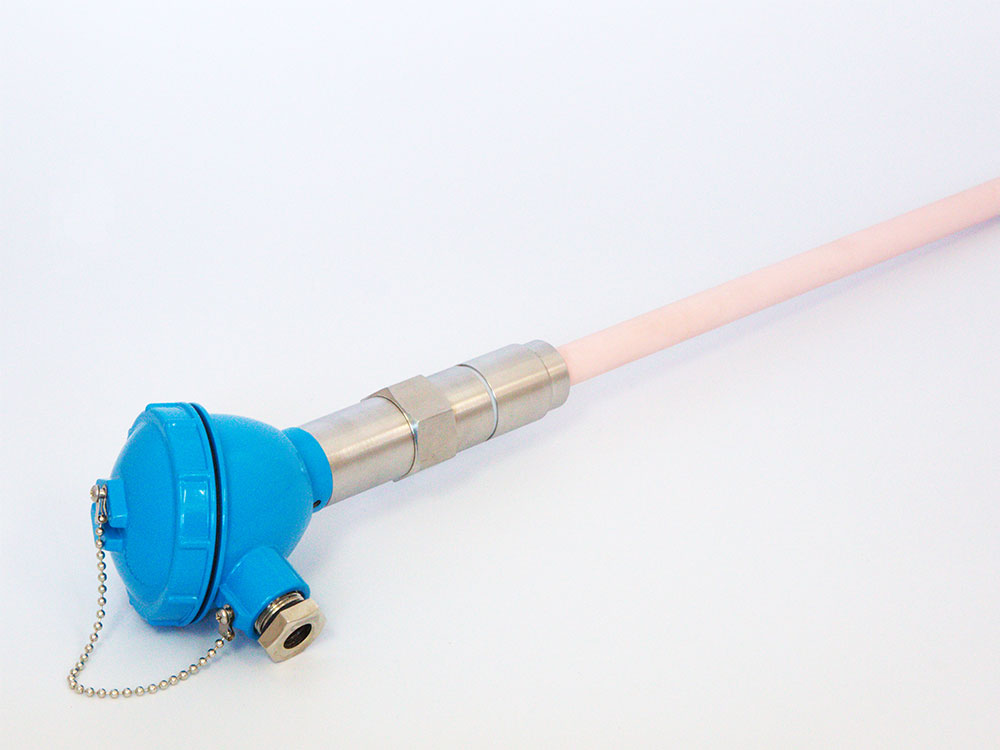

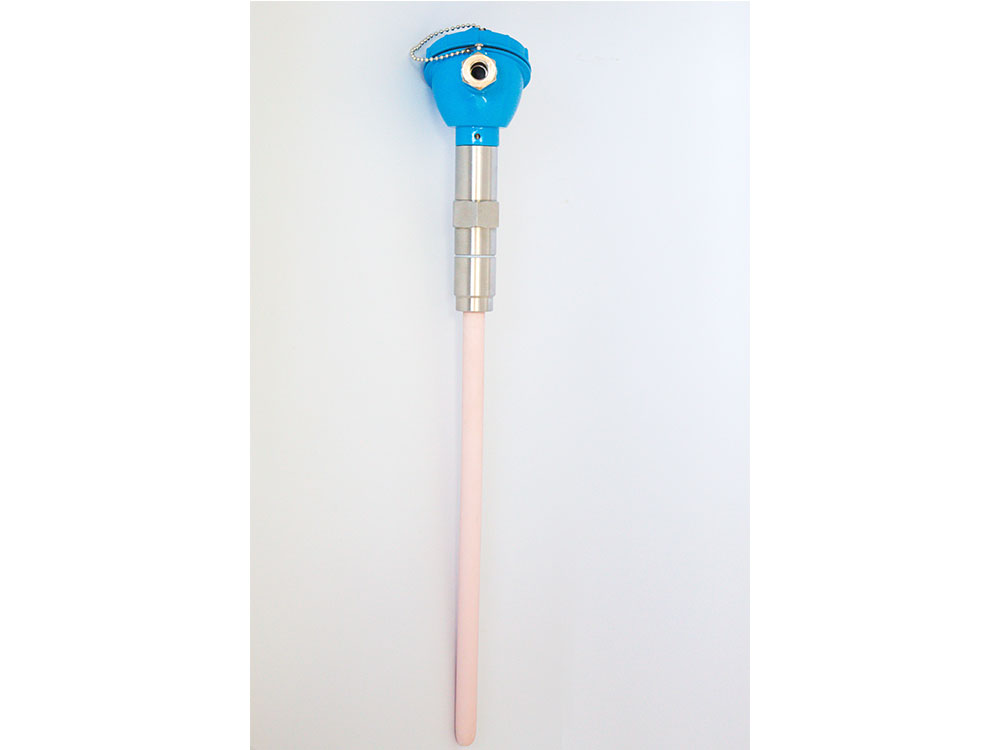

EDM型煤粉濃度在線測量系統由我公司研發生產,并獲得實用新型專利,廣泛應用于冶金、發電、水泥等行業氣固兩相流的在線測量。 主要使用場所:電廠各煤粉管道中煤粉濃度或其他除塵場所。
工作原理
含有粉塵顆粒的氣固兩相流體在輸送過程中,由于煤粉顆粒與煤粉顆粒、煤粉顆粒與管道內壁的碰撞和摩擦,將使煤粉顆粒帶上電荷,形成靜電場。當帶電煤粉顆粒通過測量電極時,測量電極感應出正負電荷,電荷在轉移運動中形成電流信號;此交流電信號的大小和煤粉質量含量成正比。通過對此電信號進一步放大、運算處理,從而測量出煤粉量與風量的比值(kg/ kg)。
產品特點
測量電極采用剛玉99保護套管,耐磨性好,使用壽命長;
變送器主體部分采用專利設計,具有隔熱功能。
技術參數
使用環境溫度 | -40~80℃(電子部件) |
使用環境濕度 | 45%~95%RH |
被測介質壓力 | <2.5MPa |
被測介質溫度 | -50~260℃(標準型) |
粉塵顆粒大小 | 標稱直徑0.1μm~200μm |
測量精度 | ±5.0% |
測量量程 | 0-100mg/m3(標準型) |
插入深度 | L=360mm(標準型),可根據要求定做 |
輸出方式 | 四線制 DC 4-20mA |
電源電壓 | DC 24V±10% |
防護等級 | IP65 |
防爆等級 | 本安型 |
變送器功耗 | 小于1W |
